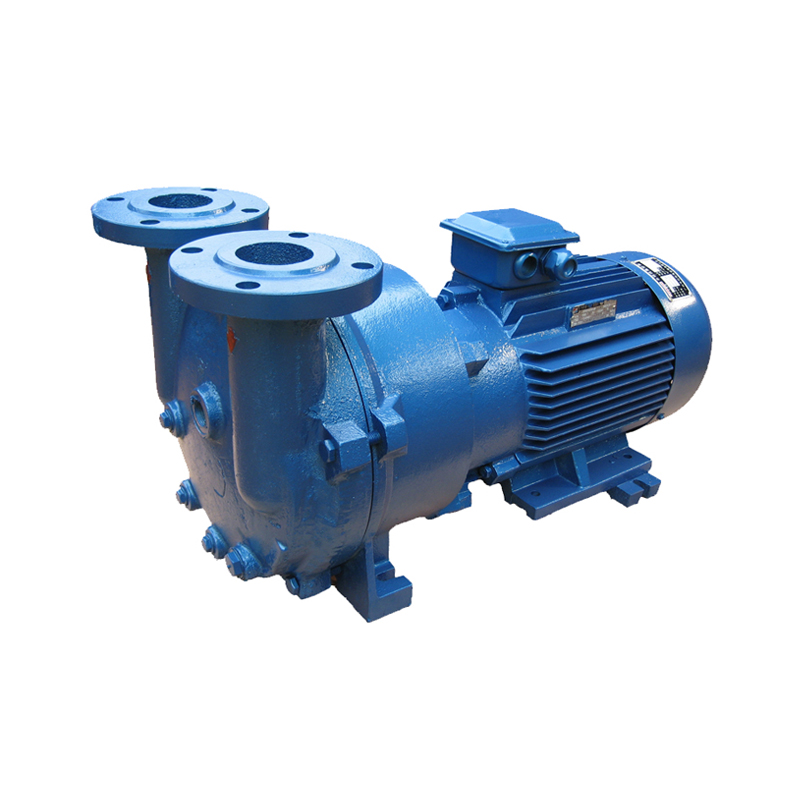

2BC直联式水环式真空泵

2BC水环式真空泵

2BC型水环式真空泵(同西门子或其他厂家的2BV液环式真空泵)采用卧式共轴式单级结构设计,通常用于抽吸无腐蚀性、不含固体颗粒、不溶于或微溶于工作液的气体。当真空泵的

电源电压:3-380V/50Hz

极限压力:-0.098MPa(330KPa)

功率范围:1.1-15KW

主要材质:不锈钢叶轮,其余HT200铸铁

典型用途:塑料工业、化工业、医药业、食品饮料业、电力、制药业、冶金和轻工业

  产品概述

  2BC型水环式真空泵(同西门子或其他厂家的2BV液环式真空泵)采用卧式共轴式单级结构设计,通常用于抽吸无腐蚀性、不含固体颗粒、不溶于或微溶于工作液的气体。当真空泵的过流部件采用耐腐蚀材料制造时,可用于抽吸腐蚀性气体或以带有腐蚀性的液体作为真空泵的工作液。2BC型水环真空泵作为新一代节能型产品,其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。广泛用于塑料工业、化工业、医药业、食品饮料业、电力、制药业、冶金和轻工业等领域。

  组成结构

  注:2BC-27/52/80/110的进出口全部为内螺纹,2BC-160有螺纹和法兰可选,2BC-230/280/400/500全部为法兰连接。

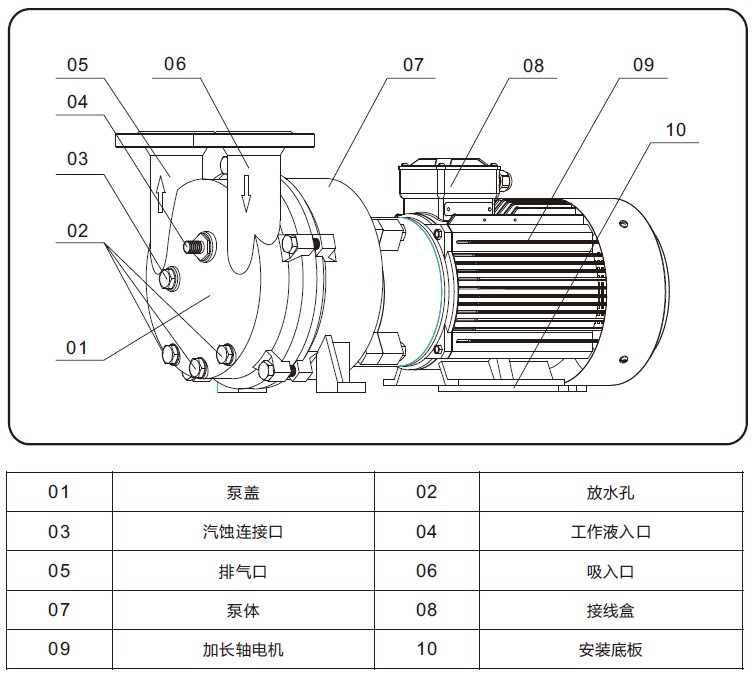

2BC水环式真空泵外形结构图
2BC水环式真空泵外形结构图

  工作原理

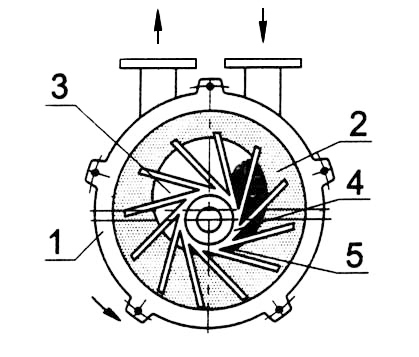

2BC水环式真空泵内部结构图

  如左图,叶轮被偏心地安装于圆形泵体内。由于起动前向泵内注入一定量的水。当叶轮转动时,液体由于离心力作用形成液环,同时叶轮每两片叶片与轮毂水环间形成空间,此空间随着叶轮的转动发生容积变化。当容积变大时,吸气;容积变小时,排气。从而起到气缸与活塞的作用。同时,由于排气过程中有部分液体随气体流失,所以在泵运行过程中需不断地供水来保证泵正常稳定地工作。

  工作液

  工作液通常为常温清水,如水质容易结垢,应经软化后再使用。工作液不宜多也不能少,太多会导致真空泵超功率运行,太少导致真空度不达标。工作水除了起形成液环的作用外,还起着带走气体压缩热以及密封分配板与叶轮端面间隙的作用。运行时,真空泵内的部分工作水会随气体排出,须连续向真空泵供水。使用不同的工作液时,必须注意过流部件采用相应的材质。应尽可能采用较低温的工作水。工作水中不能含有固体颗粒, 如混有脏物或颗粒,应在供水管路上装上过滤网,以防泵内零件磨损或叶轮被卡死。

  结构紧凑,节省空间,适用于安装到配套机械,减少设备整体空间。

  采用叶轮悬臂式设计,结构简单,紧凑美观,易于安装,维护简便。

  装有防汽蚀阀,防止在较高真空长时间运行时的对泵产生汽蚀危害。

  运行平稳可靠,噪音低,无需配置消音装置,无油设计,低水耗,利于环保等。

  装有柔性阀板的排气口,能自动调节排气角,使泵在整个真空范围内高效运行。

  极限真空可达绝压3.3KPa(相对真空-0.098MPa),可配大气喷射器以获得更高的吸入真空。

  轴封采用机械密封形式作为标准配置,气液密封可靠,减少设备维护量。

  过流部件材质可选304/316及316L不锈钢,并可选防爆和异电压电机,适应不同工况的要求。

  可提供全套机组,可根据需要实现全自动启停、故障保护和防倒吸保护等。

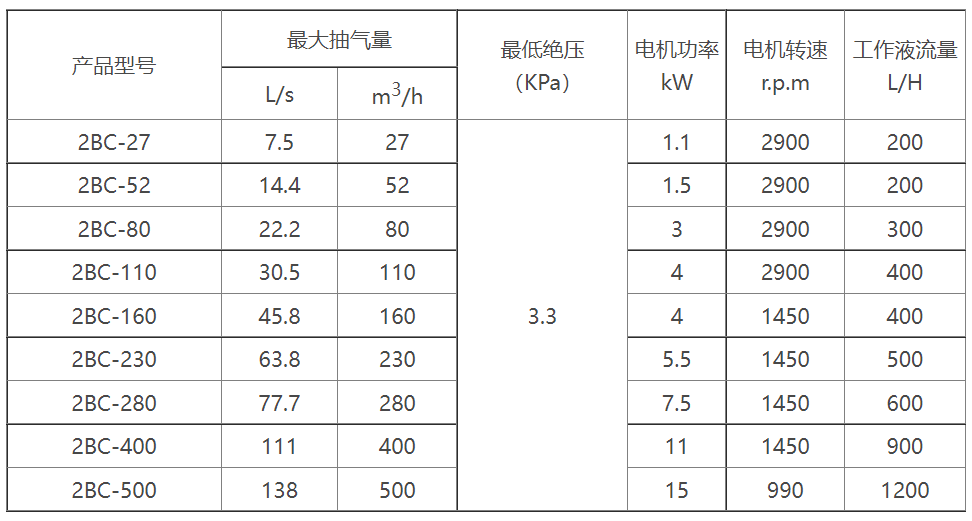

2BC水环式真空泵选型参数表
2BC水环式真空泵选型参数表

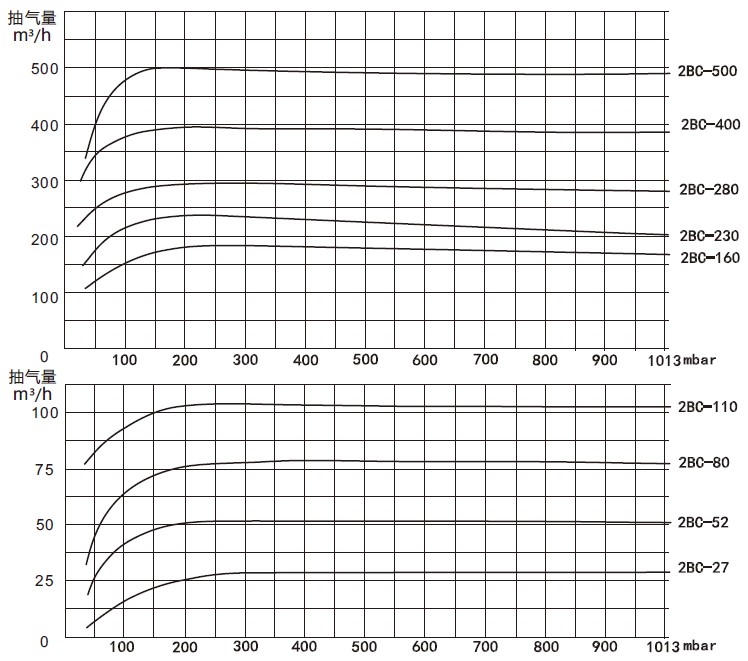

2BC水环式真空泵性能曲线表
2BC水环式真空泵曲线表
